QXY
Baiwei ELECTRIC
8544110000

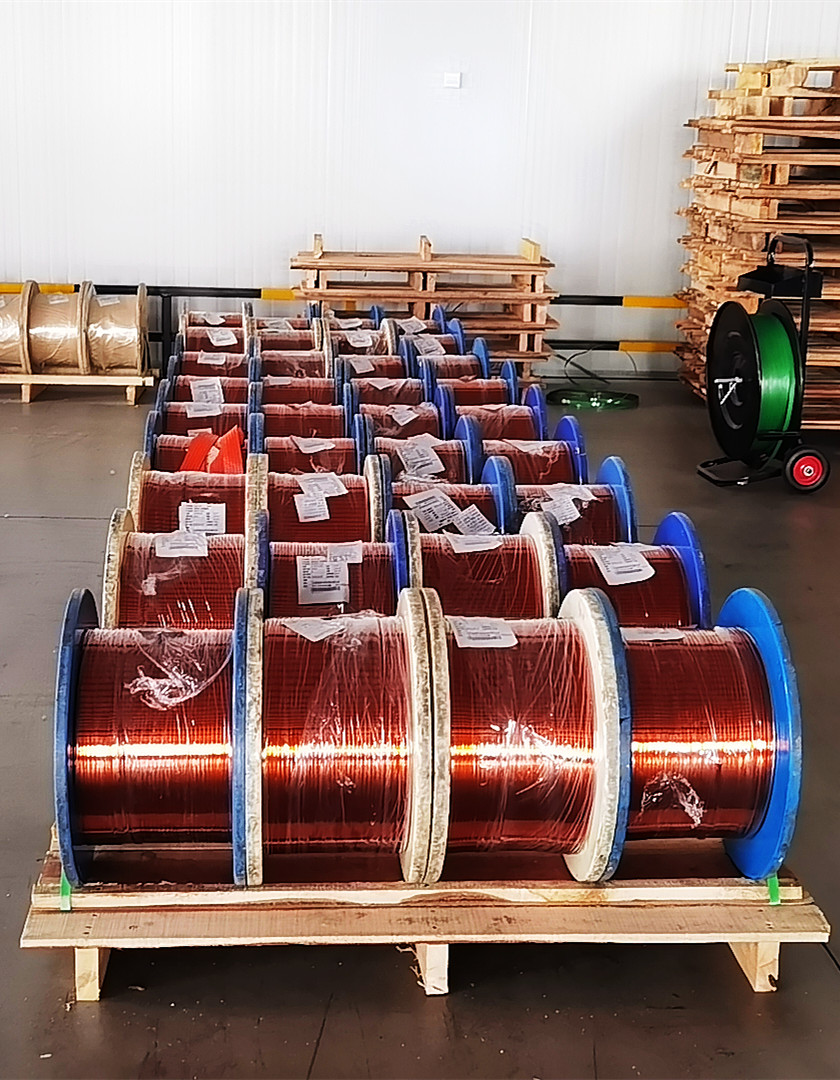

El alambre plano esmaltado está hecho de cobre libre de oxígeno o varilla de aluminio eléctrico, que se estiran o extruyen mediante el molde de especificación. Se utilizan principalmente en los devanados de equipos eléctricos como transformadores, reactores, etc. De acuerdo con las diferentes pinturas aislantes, se puede dividir en 6 categorías:
120 alambres planos de acetal de polivinilo / acetal de polivinilo autoadhesivo de cobre esmaltado (aluminio)--QQ/QQN
130 hilos planos esmaltados de poliéster--QZ
155 hilos planos esmaltados poliéster modificado-QZG
Alambres planos de cobre (aluminio) esmaltado con imida de poliéster 180--QZY
200 hilos planos de cobre esmaltado compuesto de poliamida-imida/imida de poliéster (aluminio)--Q(ZY/XY)
220 hilos de cobre (aluminio) esmaltados con poliamida imida--QXY
Ámbito de producción
Espesor del conductor--a:0.80-5.60mm
Ancho del conductor--b:2.00-16.00mm
Relación de ancho del conductor: 20: 1
material conductor
El alambre plano de cobre suave de alambre plano esmaltado cumple con las disposiciones de GB5584 2-2009, cuando 20 ℃, resistividad ≤0.017241Ω.mm²/m, de acuerdo con diferentes requisitos de resistencia mecánica.
El alambre plano de aluminio blando de alambre plano esmaltado cumple con las disposiciones de GB5584.3-2009, cuando 20 ℃, resistividad ≤0.02801Ω.mm²/m. De acuerdo con los diferentes requisitos de aislamiento, puede elegir una película delgada de 0,06 a 0,11 mm o una película gruesa de 0,12 a 0,17 mm. El grosor de la capa autoadhesiva de alambre plano esmaltado con adhesivo caliente es generalmente de 0,03 a 0,06 mm. Nuestra empresa controla el grosor con un medidor de pérdida dieléctrica.
El grosor de la capa autoadhesiva de alambre plano esmaltado con adhesivo caliente es generalmente de 0,03 a 0,06 mm. Nuestra empresa controla el grosor con un medidor de pérdida dieléctrica.
Parámetro técnico
| Categoría de alambre esmaltado | Nivel térmico | Actuación | Estándar | base experimental |
Acetal de polivinilo/acetel autoadhesivo QQ/QQN | 120 | Buen rendimiento de resistencia al aceite de transformador y al rayado. Excelente flexibilidad y adherencia, y buena resistencia a la hidrólisis. Además de las propiedades del alambre de acetal, la fuerza adhesiva del producto puede reforzarse mediante calentamiento. | GB/T 7095.2-2008 CEI60317-18:2004 GB/T 6758.1-2007 CEI 60851-5 | GB/T 4074 CEI 60851 GB/T 4074 CEI 60851 |
Poliéster QZ | 130 | Alta resistencia mecánica, buena resistencia al rayado. Buen rendimiento eléctrico. | GB/T 7095.2-2008 CEI 60317-11:2005 | GB/T 4074 CEI 60851 |
poliéster modificado QZ(G) | 155 | Buena resistencia a los golpes. Alta resistencia mecánica, buena resistencia eléctrica y a los disolventes. | GB/T 7095,3-2008 CEI60317-16:1990 | GB/T 4074 CEI 60851 |
Imida de poliéster QZY | 180 | Alta resistencia al calor, buena resistencia a solventes químicos y resistencia al choque térmico | GB/T 7095.4-2008 CEI60317-28:1990 | GB/T 4074 CEI 60851 |
Capa compuesta de poliéster imida/poliami-deimida Q(ZY/XY) | 200 | Buena propiedad integral, como resistencia a refrigerantes, resistencia a solventes y resistencia a la radiación | GB/T 7095,6-2008 CEI60317-29:1990 | GB/T 4074 CEI 60851 |
imida de poliamida QXY | 220 | Buena resistencia a disolventes químicos | GB/T 7095.1 | GB/T 4074 CEI 60851 |
como sigue:
C1Rp0.2(＞100~180)N/mm²，C2Rp0.2(＞180~220)N/mm²，C3Rp0.2(＞220~260)N/mm².
Podemos fabricar según especificaciones técnicas proporcionadas por los clientes.
| Modelo | Nombre | Alcance de la especificación de producción |
| QQB | Alambre plano esmaltado de acetal 120 acetal / autoadhesivo | R: 0,80-5,60mm segundo: 2,00-16,00 mm |
| QZB | Alambre plano esmaltado poliéster 130 | R: 0,80-5,60mm segundo: 2,00-16,00 mm |
| QZ(G)B | Alambre plano esmaltado poliéster modificado 155 | R: 0,80-5,60mm segundo: 2,00-16,00 mm |
| QZYB | Alambre plano esmaltado con imida de poliéster 180 | R: 0,80-5,60mm segundo: 2,00-16,00 mm |
| QYB | Alambre plano esmaltado poliamida imida 220 | R: 0,80-5,60mm segundo: 2,00-16,00 mm |
| Q(ZY/XY)B | 200 Hilo plano esmaltado poliéster imida / poliamida-imida | R: 0,80-5,60mm segundo: 2,00-16,00 mm |
| QQBN | 120 Alambre plano esmaltado con polivinil acetal autoadhesivo | R: 0,80-5,60mm segundo: 2,00-16,00 mm |
| película de pintura | Espesor del aislamiento de la película de pintura: δ milímetro |
| Grado 1 | 0.06≤δ≤0.11 |
| Grado 2 | 0.12≤δ≤0.17 |
| película de pintura | mín.valor de voltaje de ruptura (valor efectivo): V | |
| Temperatura ambiente | Alta temperatura | |
| Grado 1 | 1000 | 750 |
| Grado 2 | 2000 | 1500 |
